Em nosso dia a dia, as ações de escaneamento estão por toda parte: caixas de supermercado emitem um sinal sonoro ao escanear códigos de barras de produtos, gerentes de armazém usam dispositivos portáteis para fazer inventário, cancelas de estacionamento reconhecem automaticamente placas de veículos... Por trás dessas experiências convenientes, existe um componente essencial: a leitura de códigos de barras. scanner embutido .

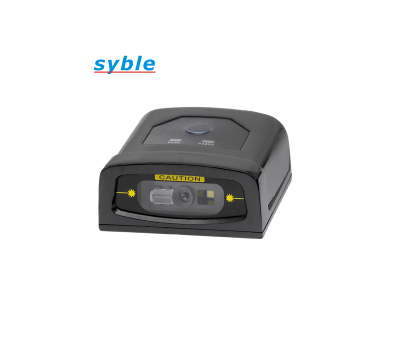

O que é um scanner embutido?

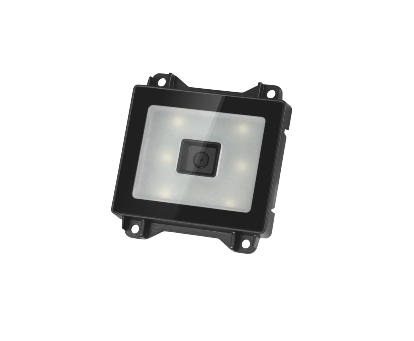

Um scanner integrado é um sistema de digitalização completo que integra óptica, processamento de imagem e algoritmos de decodificação. Normalmente, consiste nos seguintes componentes principais: 1. Módulo de Aquisição de Imagem: Em sua essência, encontra-se um sensor de imagem (por exemplo, CMOS), combinado com um sistema de iluminação (geralmente LED ou laser) e lentes ópticas para capturar imagens de códigos de barras ou códigos QR. 2. Motor de Processamento: Um processador embutido e um chip de decodificação responsáveis pelo processamento, posicionamento e decodificação em tempo real das imagens capturadas. 3. Interface de saída: Transmite dados decodificados para dispositivos host (por exemplo, terminais POS, tablets, PDAs industriais) por meio de interfaces padrão como UART, USB ou Bluetooth. Suas características principais são alta integração, tamanho compacto e baixo consumo de energia, permitindo uma "invisibilidade" perfeita em diversos formatos de dispositivos para funcionalidade de escaneamento instantâneo.

1. Captura de Imagem

• Iluminação: O sistema de iluminação do scanner ilumina a área alvo, garantindo imagens nítidas mesmo em condições de pouca luz.

• Captura de imagem: O sensor de imagem (semelhante a uma câmera digital em miniatura) captura rapidamente uma imagem do código de barras ou código QR.

2. Processamento e decodificação de imagens

• Este é o processo principal. O processador executa uma série de operações de "aprimoramento de imagem":

• Conversão para tons de cinza e binarização: Converte imagens coloridas em preto e branco, aumentando o contraste.

• Redução de ruído e filtragem: Remove ruídos e interferências da imagem.

• Posicionamento e correção: Identifica a área do código de barras/código QR e aplica correção de rotação e distorção de ângulo.

· Por fim, os algoritmos de decodificação analisam as informações numéricas ou textuais incorporadas de acordo com padrões específicos (por exemplo, Code 128, QR Code, Data Matrix).

3. Saída de dados

1. Varejo e Logística:
• Sistemas POS: Permitem um checkout mais rápido e aumentam a eficiência.
• Armazenagem inteligente: realize contagens de estoque com terminais portáteis e atualize os bancos de dados em tempo real.
• Triagem de encomendas: Reconhecimento automático das informações da etiqueta de envio para realizar a triagem automatizada.
2. Fabricação Industrial:
• Rastreabilidade da linha de produção: digitalize os códigos DPM (Marcação Direta de Peças) em placas de circuito impresso ou componentes para rastreamento da qualidade durante todo o ciclo de vida.
• Orientação de robôs: Fornece dados de navegação e posicionamento para veículos AGV/AMR.
3. Assistência médica:
• Gestão de Pacientes: Escanear as pulseiras de identificação dos pacientes para garantir a precisão da medicação e do exame.
• Gestão Farmacêutica: Rastreie medicamentos durante todo o processo, desde o estoque até o uso, prevenindo erros.
4. Vida Inteligente:

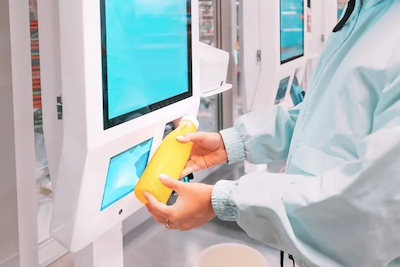

• Terminais de autoatendimento: pagamentos por código QR em máquinas de venda automática e quiosques de bilhetes de autoatendimento.
• Controle de acesso e emissão de bilhetes: Escaneie bilhetes com código QR ou cartões de membro para acesso sem papel.

Como escolher o scanner embutido certo para o seu projeto?

1. Tipo de digitalização:
• Códigos de barras 1D ou 2D? Ou ambos?
• Precisa ser compatível com códigos DPM (Marcação Direta de Peças gravada em metal ou plástico)?
2. Capacidades de decodificação:
• Suporta uma ampla gama de tipos de código de barras? (por exemplo, QR, DM, PDF417, Code 128, EAN-13, etc.)
• Qual é a velocidade e a precisão da decodificação?
3. Interface física:
• USB (plug-and-play, o mais comum)
• UART/TTL (requer desenvolvimento de driver no host, frequentemente usado com placas embarcadas)
• Bluetooth (compatível com dispositivos móveis)
4. Distância de leitura e profundidade de campo:
• É necessário realizar a varredura por contato próximo ou por longo alcance (por exemplo, a mais de 1 metro)?
5. Adaptabilidade Ambiental:
• Requer proteção contra poeira, água (classificação IP) e quedas de nível industrial?
• Como ele se comporta em condições de muita ou pouca luz?
6. Dimensões e consumo de energia:
• Para dispositivos portáteis, a miniaturização e o baixo consumo de energia são métricas essenciais.

Embora pequenos, os scanners integrados servem como uma ponte vital que conecta os mundos físico e digital. Eles trabalham incansavelmente em todos os cantos de nossas vidas, impulsionando ganhos de eficiência e automação de processos. Como desenvolvedores, Síble Compreende e aproveita essa tecnologia, abrindo novas portas para seus projetos inovadores.
